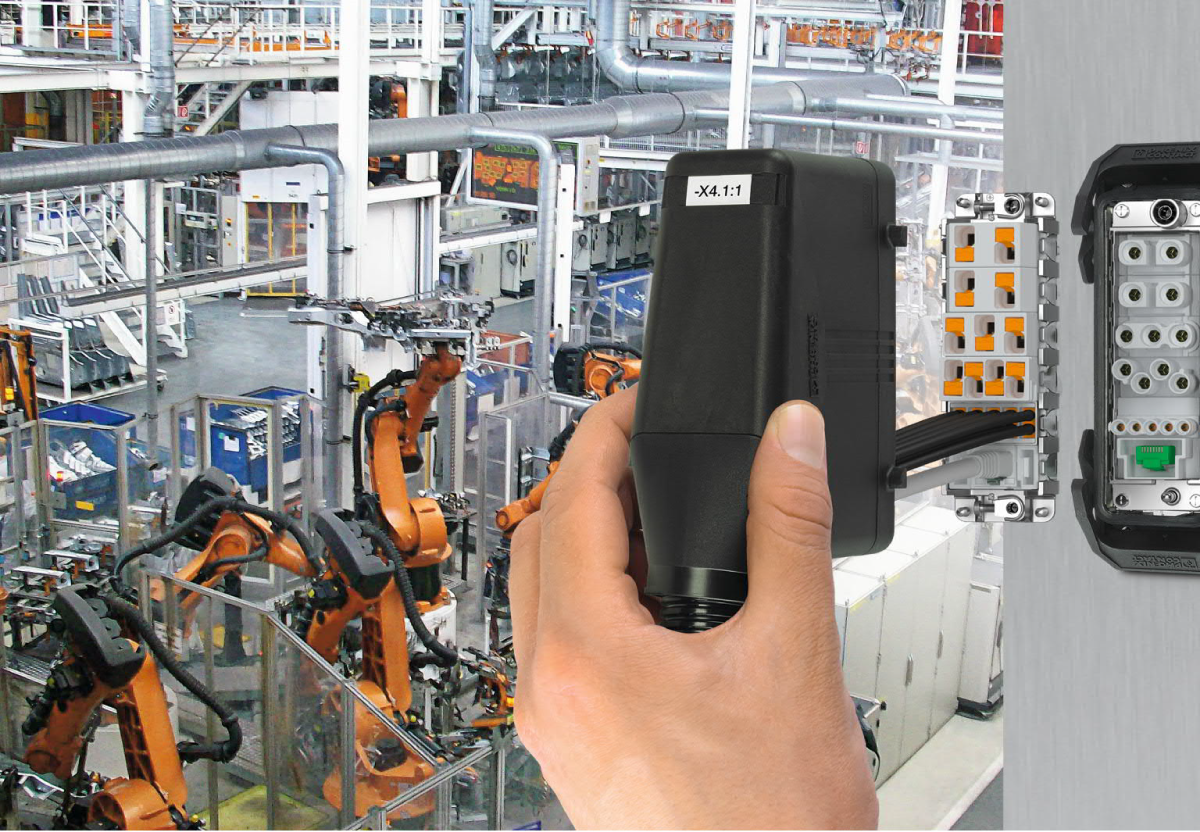

Instalación más sencilla con conectores incluso para la conexión de alimentación: en caso de error, los segmentos individuales pueden sustituirse de forma rápida y sencilla – el cableado permanece intacto
Los conectores con tecnología Push-in de Phoenix Contact también se utilizan para el cableado de alimentación. En este artículo técnico te presentamos sus características y ventajas sobre otras tecnologías.
Las exigencias a las máquinas e instalaciones de producción son cada vez mayores, tanto en los tiempos difíciles como en los buenos. Un alto grado de flexibilidad en la producción en masa y en pequeñas series también ayuda a garantizar el futuro de un centro. En este contexto, los conectores se están convirtiendo en el centro de atención de las aplicaciones de energía, como una garantía más de la flexibilidad de las máquinas e instalaciones (figura 1, imagen principal).
La planificación, configuración y modificación cada vez más rápidas de las máquinas y sistemas en el entorno de producción es uno de los principales retos del desarrollo industrial. La configuración debe optimizarse constantemente a medida que se introducen cada vez más materiales y componentes nuevos.
En las interfaces de datos, señales y alimentación, los conectores desempeñan un papel fundamental, ya sea en un diseño modular o monobloque tradicional. Dado que el diseño segmentado y modular de máquinas y sistemas se ha generalizado mucho, el uso de elementos estándar es cada vez más común. Esto aumenta el número de conectores necesarios para conectar los segmentos de forma flexible. Todos los segmentos pueden probarse eléctricamente una vez terminados, de modo que durante el montaje final y las pruebas de funcionamiento las secciones del sistema pueden conectarse fácilmente. Desde la prueba hasta el montaje final, no es necesario restablecer o modificar ninguna conexión eléctrica cuando se utilizan conectores. Esto proporciona numerosas ventajas y también ahorra mucho tiempo y dinero.

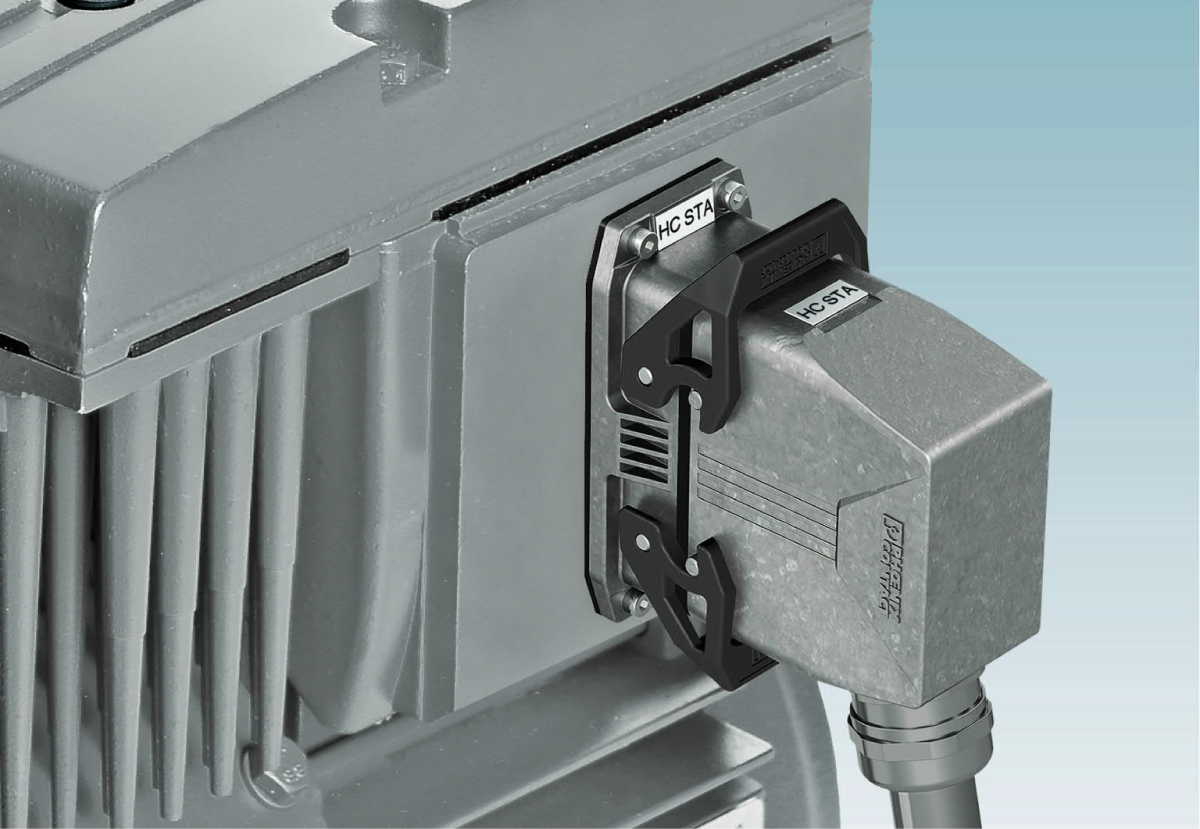

Figura 2
Flexible y sin necesidad de mantenimiento: la conexión del módulo es resistente a las vibraciones y adecuada para todas las conexiones del motor
Push-in como conexión eléctrica
En el marco de la transformación digital, los conceptos orientados al futuro, como la Industria 4.0 y el IIoT, se están forjando especialmente en el entorno de producción. El intercambio de datos desempeña un papel primordial en todos los procesos de producción. Sin embargo, es importante recordar que numerosos componentes y accionamientos también necesitan recibir energía (Figura 2). Los conectores que son capaces de hacer ambas cosas presentan entonces una gran ventaja.
En este caso, la tecnología de conexión actúa como interfaz de datos, con una variedad de tecnologías de conexión como tornillo, IDC, crimpado y tecnología de conexión Push-in. La tecnología Push-in ofrece importantes ventajas a la hora de conectar el conductor al conector. El gran margen de apriete y la alta resistencia a las vibraciones hacen que esta tecnología de conexión sea la única opción para muchos usuarios. Aquí, Phoenix Contact ofrece una amplia gama de productos en todas las variantes. Los conectores y módulos para secciones de conductor de hasta 2,5 mm² ya están ampliamente disponibles en el mercado.
También hay una amplia gama de conectores y módulos disponibles para aplicaciones de potencia con corrientes entre 16 y 40 A. Aquí también está creciendo rápidamente el número de insertos de contacto y módulos con tecnología de conexión Push-in. Para la conexión de potencia ya están disponibles las siguientes series (figura 3) – HC es la denominación de la gama de productos de conectores HEAVYCON:
- HC-A: 3 y 4 posiciones para carcasa HC-D7
- HC-A: 10 y 16 polos para carcasa HC-D15/25
- HC-A: adaptador PE
- HC-B: la interfaz estándar para la carcasa HC-EVO/STA
- HC-B: adaptador de PE
- HC-B Twin: 2 conexiones por contacto
- HC-BB: conectores de alta posición
- HC-M: módulos con tecnología Push-in
- HC-Q: para la serie de carcasas HC Compact
- HC-HS: para carcasa estándar HC-EVO/STA/ADV

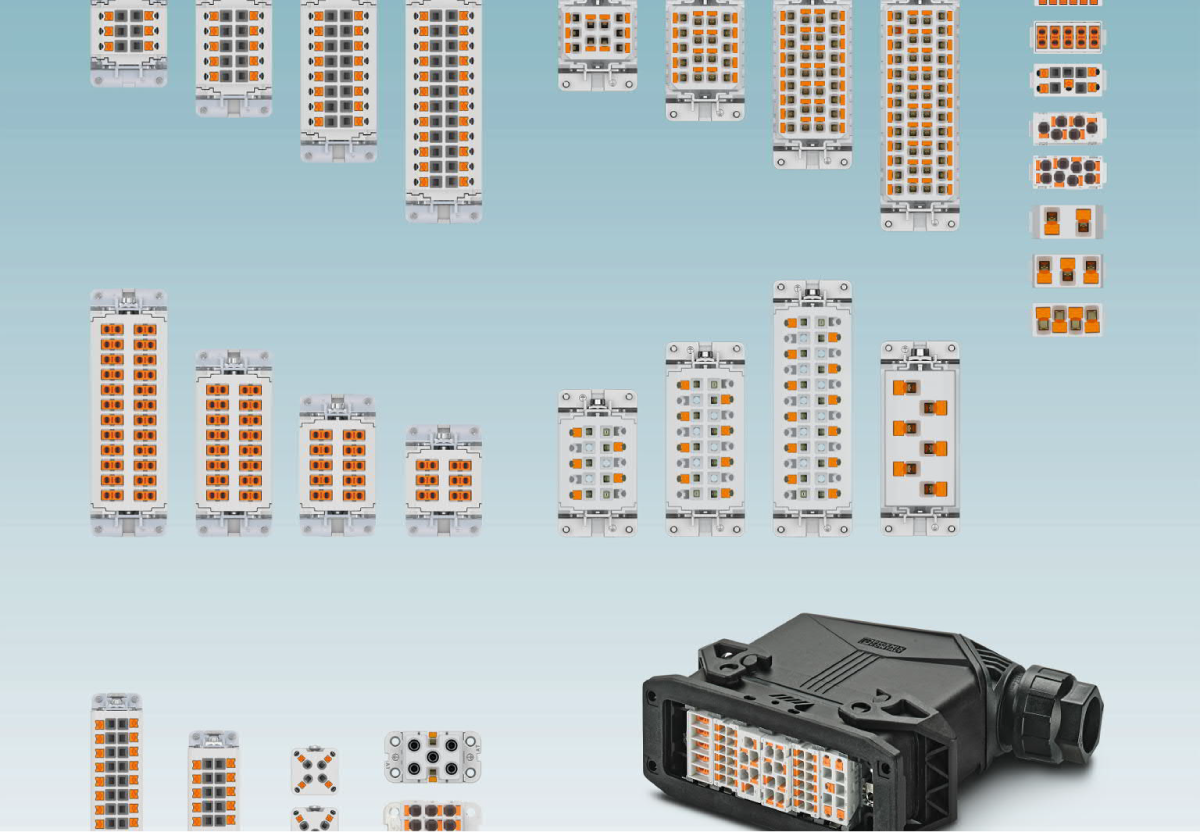

Figura 3
Vista general completa de los conectores con conexión Push-in: se pueden conectar hilos litz de hasta 6 mm² de sección del conductor
La conexión Push-in gana terreno
Hasta hace poco, el conector monobloque HC-HS06 diseñado para altas corrientes sólo estaba disponible con bloque de terminales de tornillo. Ahora, la tecnología de conexión push-in está dando un nuevo impulso a este conector. La geometría de la conexión es la misma que la de la versión con conexión de tornillo, por lo que también es posible un sutil cambio de uso: la aplicación puede tener una conexión Push-in en un extremo del cable y una conexión de tornillo en el otro. La tecnología de conexión Push-in es resistente a las vibraciones, no necesita mantenimiento y es duradera (figura 4). El conector tiene una sección de conductor de hasta 6,0 mm² con una corriente nominal de hasta 35 A por contacto. El inserto de contacto 6-pos. Plus PE funciona especialmente bien como conector para la conexión de motores o la alimentación de módulos distribuidos.
Combinación de módulos de hasta 6 mm
Con la serie HC Modular, Phoenix Contact ofrece un conector sencillo y cómodo para casi todas las aplicaciones, con un cable de datos, de control/señal y de potencia. Los nuevos módulos de potencia compactos para conductores con una sección de hasta 6,0 mm² pueden configurarse para numerosas aplicaciones. La combinación de módulos para datos, señales y potencia también puede utilizarse en el entorno de producción y en otros ámbitos de la industria, como la tecnología ferroviaria.
Los módulos tienen diferentes tensiones nominales. El módulo de 2 polos está diseñado para una tensión nominal de 830 V y una corriente nominal de 40 A. Por su parte, el módulo de 3 polos tiene una tensión nominal de 500 V. El espacio libre y la distancia de fuga son más cortos, por lo que la tensión también es menor. Asimismo, los módulos de 4 polos tienen una tensión nominal de 690 V a 35 A. En el caso de los módulos de 4 polos, tanto el módulo hembra como el macho presentan un diseño a prueba de contacto, lo que hace que estos conectores sean ideales para accionamientos y convertidores de frecuencia.

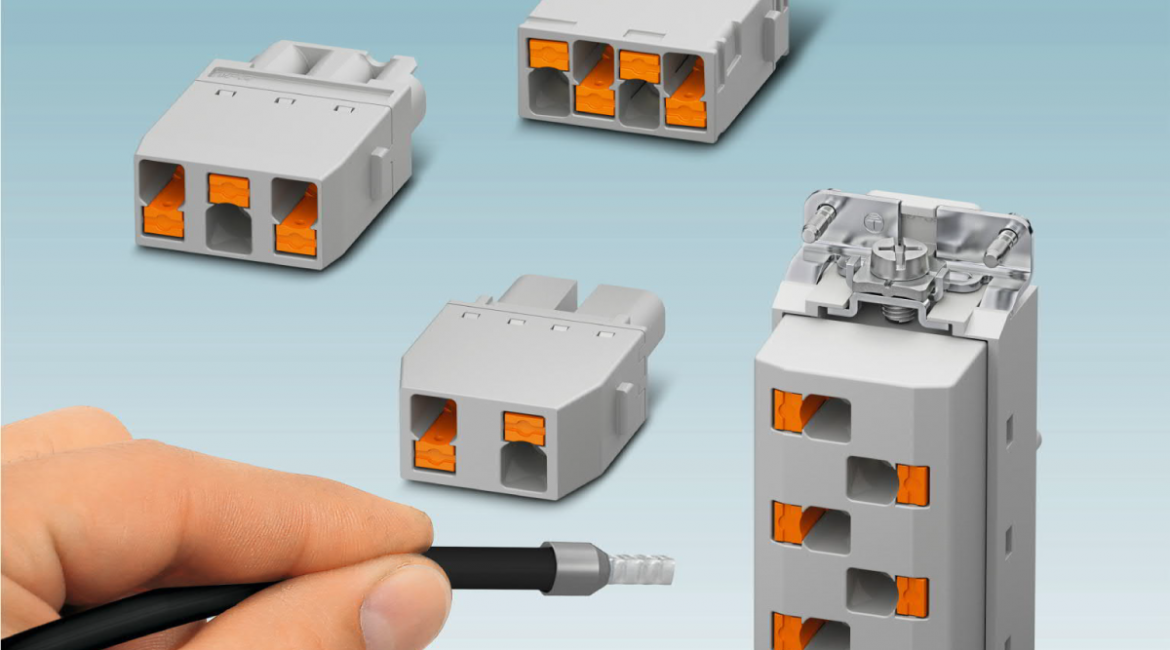

Figura 4
Conectores y módulos HC-HS06 para cables de hasta 6,0 mm²: también en este caso la conexión Push-in permite un cableado rápido y sencillo
Carcasa de plástico o metal
Incluso los insertos de contacto HC más pequeños, es decir, los módulos de 3 polos. HC-3A y 4 pos. HC-4A – cuentan con una conexión Push-in tanto para los contactos de potencia como para los contactos PE. En este caso, la tecnología de conexión sin mantenimiento también permite aprovechar al máximo el espacio disponible. Con la serie de carcasas HC-D7, también está disponible una interfaz óptima en carcasa de plástico o metal.
Los insertos de contacto HC-A10 y HC-A16 de mayor tamaño de las series de carcasas HC-D15 y HC-D25 ahora también están disponibles con tecnología Push-in: los contactos de potencia pueden equiparse con hilos litz con una sección de conductor de 0,15 mm² a 2,5 mm². El alto nivel de flexibilidad combinado con la gran sección del conductor abre muchas nuevas posibilidades de aplicación, simplificando además el almacenamiento y acelerando la instalación.
El nuevo adaptador PE permite utilizar la tecnología Push-in también para la conexión PE. Esto significa que los conectores montados en la base de montaje del panel pueden ser cableados desde el interior del armario de control. De este modo, se cablean completamente estando montados, lo que también ahorra tiempo.
Conexión individual y doble
Los insertos de contacto de la serie HC-B más utilizados también abren nuevos campos de aplicación con la tecnología Push-in. La tecnología de contacto resistente a las vibraciones y sin necesidad de mantenimiento es especialmente interesante para la construcción de máquinas, la fabricación de sistemas y la fabricación de vehículos. También en este caso, el amplio rango de sujeción para cables litz de hasta 2,5 mm² abre nuevas aplicaciones.
Los conectores HC-B con doble conexión PT también permiten una rápida distribución de energía sin necesidad de puntos de conexión adicionales. Como los patrones de los conectores de la serie HC-B con conexión Push-in simple y doble son idénticos, los conectores pueden utilizarse de forma óptima. Utilizando el adaptador PE adicional con conexión Push-in, estos conectores también se cablean en el estado instalado desde el interior del armario de distribución.
Resumen
La instalación de máquinas y sistemas debe ser más rápida y sencilla, manteniendo el esfuerzo de mantenimiento y comprobación al mínimo. Por ejemplo, las máquinas e instalaciones pueden montarse por segmentos, probarse y enviarse al cliente. Al utilizar conectores de la gama de productos HC de Phoenix Contact en los puntos de transición, el cableado permanece intacto. Para cada tamaño de carcasa se dispone de un inserto de contacto con técnica de conexión Push-in, en diseño monobloque o modular. Junto con los datos y las señales, cada vez se transmite más energía.
La instalación no requiere herramientas especiales: la conexión no requiere mantenimiento y es resistente a las vibraciones. El rango de apriete desde la sección mínima del conductor hasta la sección máxima del conductor se cubre con una sola variante. Hay que almacenar menos elementos, el montaje se simplifica y sólo se necesita una herramienta de montaje estándar.
Ventajas de la conexión push-in en cableado de alimentación
- Completa: los insertos de contacto modulares y de posición fija ya están disponibles en las series HC-A, HC-B, HC-BB, HC-M y HC-HS
- Sección de conexión para módulos y HC-HS06: hasta 6,0 mm²
- Los insertos de contacto montados pueden cablearse en la base de montaje del panel
- Combinación flexible con otras tecnologías de conexión
- Misma codificación para todos los insertos de contacto de Phoenix Contact
Autor:
Ingeniero Thomas Wolting
Marketing de Productos de Conectividad Industrial de Campo
Phoenix Contact GmbH & Co. KG, Blomberg, Alemania
